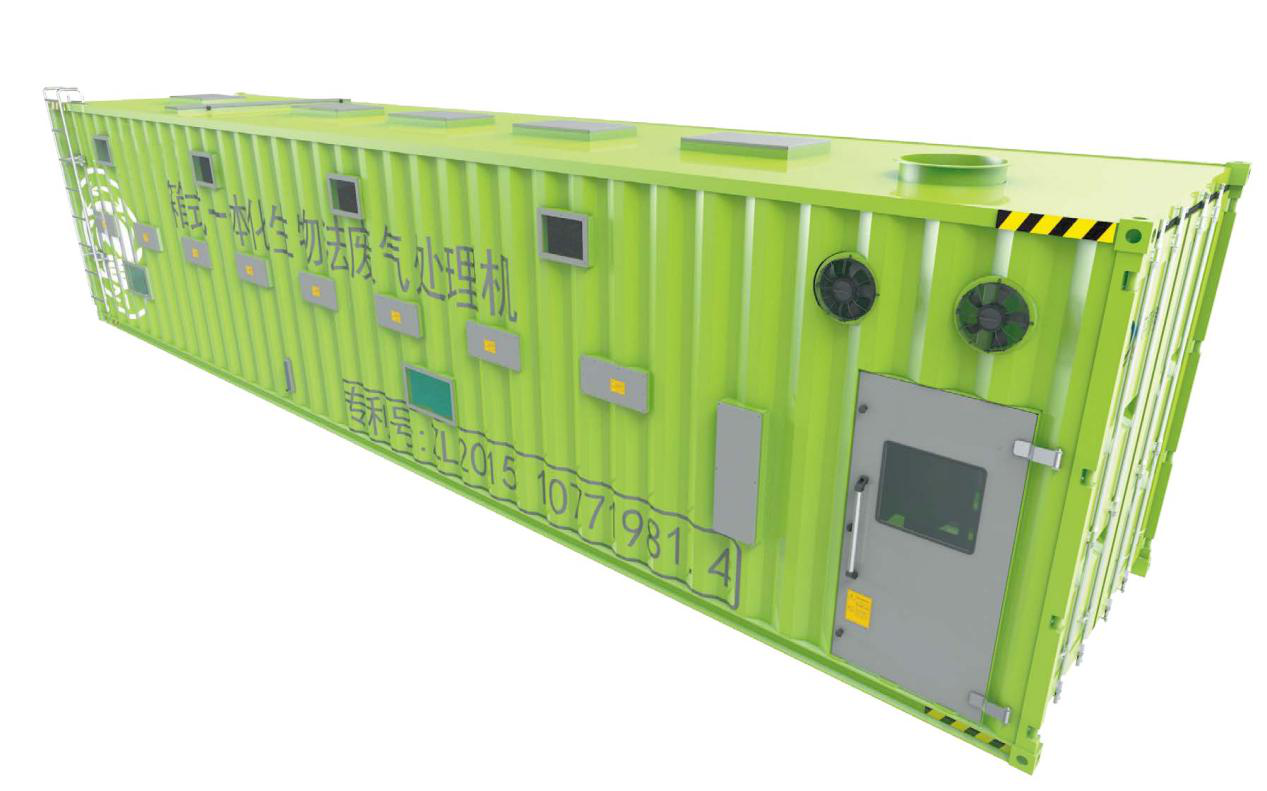

设备整体介绍：

箱式生物法废气处理装置是整合了生物滴滤和生物过滤模块、喷淋加湿系统、风机、风管、加热器、配电柜、变频器、电器、仪表、 PLC 自控系统的一体化箱式装。采用模块化、标准化设计，批量化生产，有效降低成本，交付更快。

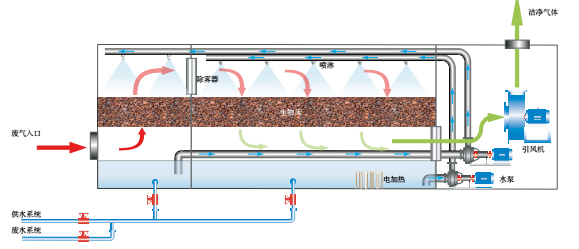

工艺流程：

生物法处理工艺，由生物滴滤、生物过滤两段生物法工艺段串联而成，也称为两段法生物工艺，既可以处理可溶性废气污染物质，也可以处理不溶性废气污染物质。采用风机后置形式，装置内部负压工作，尽可能减少废气向环境逸散。

废气进入装置后，在装置内的生物滴滤段（喷淋加湿）与喷淋液在填料表面进行气液逆向交换，易溶的污染物质大部分由水箱中与微生物接触，而难溶的污物质被填料表面的微生物膜捕获，在微生物代谢过程中被作为营养物质进行消化。

难溶的污染物质随废气逬入生物过滤段，被生长在填料表面的生物膜捕获，作为营养物质被消化，进一步实现污染物无害化处理。

微生物系统产生的废液，由于没有有害物质，可排入工厂下水系统或污水处理厂。

工作原理：

利用微生物的生命代谢活动，将废气组分中的污染物质，作为营养成分转化为二氧化碳、水、多糖、蛋白类有机物及微生物自身细胞成分，以及无机盐等低害或无害的物质，实现废气污染物质成份的有效处理。

生物滤床简介：

生物系统废气处理工艺采用了液体吸收和生物处理的组合作用。废气通过填料上微生物的作用，起到吸收和降解的作用，从而达到废气处理的目的。

具体过程是：先将人工筛选的特种微生物菌群培养于洗涤溶液中，当污染气体经过填料表面初期，污染气体与洗涤溶液充分接触并溶于其中，洗涤溶液中的微生物菌群以污染成分为营养源，在适宜的温度、湿度、pH值等条件下进行新陈代谢，污染成分被微生物吸附和降解，得到净化再生的洗涤溶液被重复使用。

污染物去除的实质是废气中的污染成分作为营养物质被微生物吸收、代谢及利用。这一过程是微生物的相互协调的过程，比较复杂，它由物理、化学、物理化学以及生物化学反应所组成。

生物除臭可以表达为：污染物 + O2→细胞代谢物 + CO2 + H2O

生物滤料说明：

生物处理的要部分是滤料，一种好的载体材料必须满足：容许生长的微生物的种类丰富；为微生物提供较大的栖息生长比表面积；营养成分合理（N、P、K 和微量元素）；有好的吸水性，自身无异味；吸附性好，结构均匀，空隙率大；材料易得且价格便宜；耐老化，运行、养护简单。

本项目生物滤料采用高效火山岩，该生物填料的优点包括：

Ø 抗酸碱性强；

Ø 滤料粒径15～50mm；

Ø 滤料的表面积大，孔径接近1mm，便于生物膜附着；

Ø 空隙率高，可以降低风压损失；

Ø 机械强度高，抗水力剪切能力强；

Ø 该填料在于酸性致臭化合物接触后，不会发生变质或者剥落，寿命持久；

可以实现如下功能：

作为有机微生物的载体；

为微生物提供潮湿的生态环境；

为臭气聚合物提供吸附作用表面；

该生物填料可以保证10年以上的使用寿命，不易板结，不会随着含水量的变化收缩或膨胀，不会因为菌种的重新植入而降低使用寿命或者丧失使用功能。

火山岩性能指标

喷淋系统组成：

喷嘴采用PP 材料，循环系统管道采用UPVC 塑料；

水泵电源：380V/三相50Hz，防护等级：IP55。水箱带磁翻板液位计，能通过液位控制水泵的启停；

喷嘴布置在顶端，通过检修人孔可使操作人员在无需打开设备壳体的情况下完成更换、检查等维修工作；

喷淋系统的循环水泵根据实际运行情况连续喷淋，具体喷淋状态通过泵自动控制；

喷淋系统还配有电磁阀、过滤器，流量计及PH计、除雾器、喷嘴、检修人孔、循环水箱、循环管道、液位开关、喷嘴、接头、支撑件等相关部件和设备。

循环水供水、排水系统：

生物除臭系统内循环水管道采用防腐蚀、及满足使用要求的PP管及配套的阀门；

供水：采用自来水或厂区供水

排水：设备排出的污水，就近排入厂内污水井内。

保温系统：

由于微生物适宜的工作环境为0～40℃，系统设置加热器（电加热管，材质SUS304）。安装在循环水箱或者箱体内，给循环水加热，循环水给气体和填料传热，保持滤池内温度。维持在微生物正常生长温度20～35℃范围内，以保证微生物的正常工作。

控制系统：

整个装置采用PLC自动控制，无需人员操作；

系统安装停电保护、过载保护、线路故障保护和误操作等安全保护装置，所有电气设备均可靠接地，保证系统在特殊状态下的安全性；

生物处理系统液位控制为自动控制；

系统断电的连锁保护；

控制系统手动、自动两种工作方式。当采用自动工作方式时，具有全自动开车，运行和停车功能，当采用手动工作方式时，可根据需要开关任何一个阀门和元器件；系统处于自动运行状态时，具有相互联锁的功能，所有运行条件具备后，才能投入运行，可避免操作中人为失误和设备故障引起的不正常运行；操作界面分好多控制界面，主界面能显示设备运行主要参数及设备整体的运行状态，便于现场观察控制；

系统自动运行时可根据工艺设定的条件安全稳定运行。当系统处于自动运行进程中，操作人员在手动界面操作时，系统不会做出任何反馈，主要是为了系统的安全运行；

控制箱安装于设备现场，通过PLC控制整套设备运行系统；

生物处理系统特点：

设备用水自动补充，循环使用，运行成本低；

针对臭气参数，使用自主研发培养的微生物菌种和专门设计的复合生物填料，目标针对性强，挂膜时间短，净化效率高；

采用填料及除臭微生物菌种对人体均无危害；

填料采用托层结构，滤料装填和更换方便。

装置参数表：
